O MAPEAMENTO COM DRONES

PODE TRAZER MUITOS BENEFÍCIOS PARA SEU NEGÓCIO

O MAPEAMENTO É UMA PRÁTICA QUE ENGLOBA A VERSATILIDADE DOS DRONES COM O PODER DOS SOFTWARES DE PROCESSAMENTO PARA CRIAR UMA VERSÃO DIGITAL E TRIDIMENSIONAL (NUVEM DE PONTOS) DE UMA REGIÃO PRÉ DETERMINADA. DENTRO DESSE MODELO TODOS OS MILHÕES DE PONTOS TEM SEU GEOPOSICIONAMENTO CONHECIDO COM UM PRECISÃO ABSOLUTA CENTIMÉTRICA.

QUAIS PROFISSIONAIS ESTÃO SE BENEFICIANDO?

Biólogos, Engenheiros, Geólogos e Topógrafos

Agentes de órgãos públicos

Peritos judiciais

A PARTIR DO MODELO GERADO É POSSÍVEL OBTER:

Mapas (ortomosaico)

Modelos de elevação (DEM)

Curvas de nível

Medir distâncias, áreas e volumes

PRINCIPAIS VANTAGENS:

Redução de tempo e de custo para executar as tarefas além da quantidade e qualidade das informações obtidas.

APLICAÇÕES MAIS COMUNS

DAS ATIVIDADES DE MAPEAMENTO

Icones_aplicacoes_maisComuns_cadastro.pn

CADASTRO
URBANO E RURAL

Icones_aplicacoes_maisComuns_planialtime

LEVANTAMENTO

PLANIALTIMÉTRICO

Icones_aplicacoes_maisComuns_pericias.pn

PERÍCIA JUDICIAL

Icones_aplicacoes_maisComuns_rodovias.pn
Icones_aplicacoes_maisComuns_faunaeflora

MONITORAMENTO
DE OBRAS

E ESTRUTURAS

CÁLCULO DE

PILHA E ESTOQUE

MONITORAMENTO

DE FAUNA E FLORA


VANTAGENS DO USO DE DRONES

NAS ATIVIDADES DE MAPEAMENTO

VERSATILIDADE


Acessar locais de difícil acesso.

INFORMAÇÃO


Colete uma grande quantidade de dados sobre seu negócio.

REGISTRO


Mantenha armazenadas as imagens do que é importante.

AGILIDADE


Reduza o tempo para realizar suas atividades.

CUSTO


Reduza custos com atividades

e equipes.

SEGURANÇA


Reduza o risco de acidentes com seus colaboradores.

ENTENDA OS PRINCÍPIOS

DO MAPEAMENTO COM DRONES

Circuito_integrado_ajustado cópia.png

1

2

3

4

5

(1) DEFINIR REGIÃO

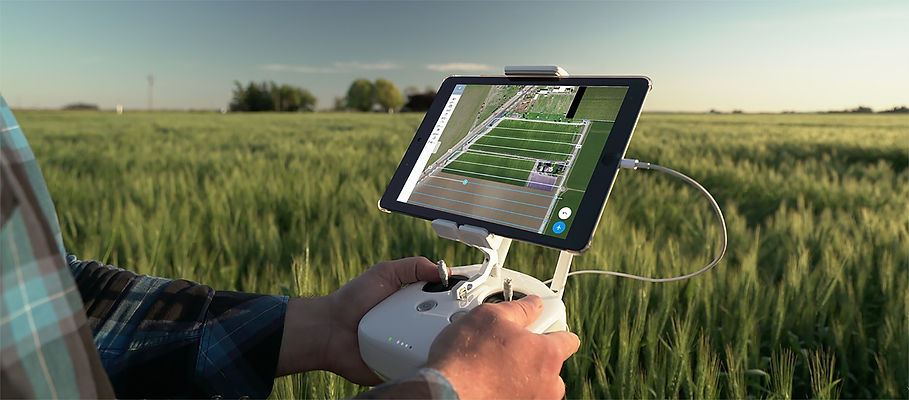

O primeiro passo é definir, dentro do software de voo, a região que será mapeada. Em teoria, não há um limite de tamanho para essa região.

(2) DRONE

A única função do drone é transportar a câmera de alta qualidade ao longo do trajeto.

(3) VARREDURA

É o nome do tipo de voo (zig-zag) feito pelo equipamento como forma de garantir que toda área delimitada esteja representada nas fotos captadas.

(4) PONTOS DE CONTROLE

São artifícios para melhorar os resultados finais. Quando usados a precisão do georreferenciamento de cada um dos pontos passa de metros para centímetros.

(5) PROCESSAMENTO

Etapa onde as imagens são processadas em um software especial para gerar os modelos do terreno. Continue navegando e saiba quais são.

PRODUTOS RESULTANTES

DO MAPEAMENTO COM DRONES


NUVEM DE PONTOS

É o primeiro produto resultante do mapeamento. Ela é a junção de milhões de pontos extraídos das fotos, através de diversos cálculos matemáticos. A grande vantagem é que cada um desses pontos tem sua coordenada x, y e z conhecida com precisão absoluta centimétrica e podem ser exportados para outros programas CAD e GIS.


ORTOMOSAICO

É o produto mais popular. Uma forma simples de descrevê-lo é: um mapa com alta resolução, atual e georreferenciado da região de interesse. Uma vez exportado pode ser manipulado em softwares CAD. Se o Google Earth não te disponibiliza os dados necessários, esta é uma opção.


MODELO DE ELEVAÇÃO

O modelo de elevação é uma versão da nuvem de pontos onde cada ponto foi classificado conforme a sua posição no eixo Z. Se ela levar em consideração apenas os pontos referentes ao terreno, é chamada de Modelo Digital de Terreno (MDT ou DMT), caso contrário é Modelo Digital de Superfície (MDS ou DMS).


CURVAS DE NÍVEL

Uma vez que a nuvem está classificada e apenas os pontos correspondentes ao terreno estão presentes, podemos gerar um arquivo de formas com as curvas de nível cotadas, que podem ser abertos em programas CAD e GIS.


MEDIDAS E CÁLCULOS

Uma vez que os pontos da nuvem tem suas coordenadas conhecidas, se torna possível medir distâncias, áreas e volumes com precisão. Esta atividade pode ser desenvolvida diretamente no software de processamento ou em software CAD e GIS.


MODELO 3D

Outro produto que podemos extrair do mapeamento é o modelo 3D navegável, muito usado para simulações digitais de empreendimentos e grandes obras. Contudo, este tipo de produto requer uma captação de imagens complementares ao mapeamento.
